靜壓式液位計

簡要描述：

靜壓式液位計將擴散硅充油芯體封裝在不銹鋼殼體內，前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。液位變送器內置微型信號處理電路，可進行遠程傳輸，具有良好的穩定性和可靠性。

更新時間：2025-09-30 廠商性質：生產廠家訪問量：53

詳細介紹

品牌	環路	應用領域	食品,礦產,冶金,電力,環保
產地	國產	加工定制	是

靜壓式液位計將擴散硅充油芯體封裝在不銹鋼殼體內，前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。液位變送器內置微型信號處理電路，可進行遠程傳輸，具有良好的穩定性和可靠性。

液位變送器廣泛應用于水利、環保、工業過程控制、石油、化工、醫藥等領域敞開容器的液位測量。該液位變送器根據現場工況可分為電纜投入式、不銹鋼直插式或高溫導壓管式可選。安裝方法為：無固定裝置，螺紋安裝，法蘭安裝。

二、原理和結構

液位計基于所測液體靜壓與該液體的高度成比例的原理，采用先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感元件制作而成，將靜態壓力轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）的一種測量液位的壓力傳感器，又可以稱之為“靜壓液位計、液位變送器、液位傳感器、水位傳感器"。投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便

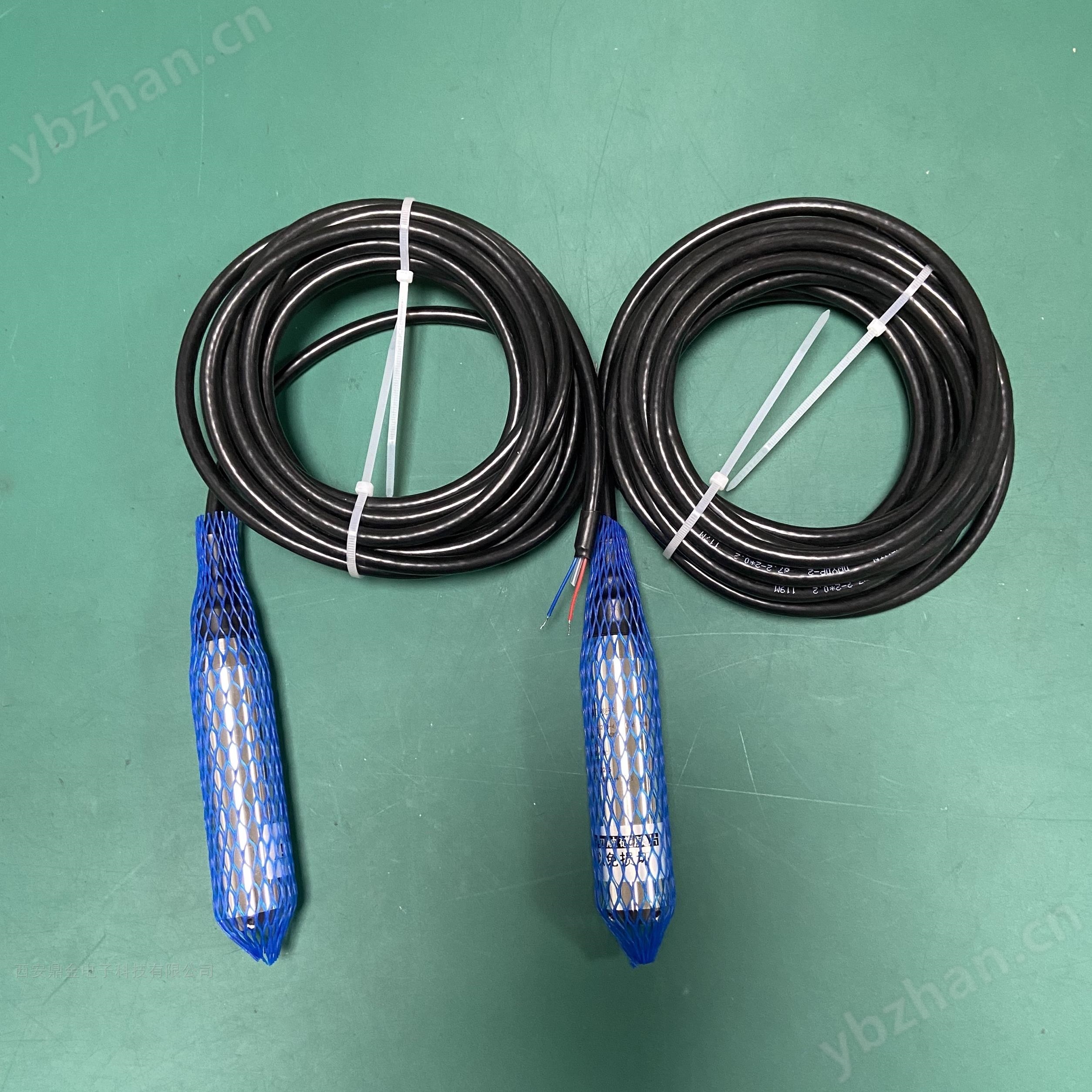

這種投入式液位計由一個內置毛細軟管的特殊導氣電纜(或毛細管、波紋管)、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的不銹鋼外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由擴散硅傳感器和放大電路將該壓差轉換成4～20mA輸出信號。

三、特點

◆堅固密封

◆高可靠，高精度

◆多種封裝類型，可選擇防結露設計

◆抗干擾強，長期穩定性好

◆可選裝數碼管或液晶顯示表頭現場直接顯示

四、性能參數

◆測量范圍：0～0.1m～200m

◆測量精度：±0.2%FS，±0.5%FS

◆輸出信號：4~20mADC，0~5/10VDC ，RS485（MODBUS RTU協議）

◆供電電源：24VDC

◆介質溫度：0~70℃(導壓式液位變送器可用于高溫)
